Re: travaux d'hivers et divers
Sweedblue a écrit:Serge, lorsque cette bécane roulera, fais moi signe.
On se donnera rdv à Cornillon-Cx pour admirer la machine, déjeuner à la maison et faire un p’tit tour du village perché.
Je te suivrai avec le RK, ou a vélo, c’est selon… mais avec grand plaisir.
Merci Sweedlue pour ta sympathique proposition, je te tiendrai au courant.
Serge13- Active Member
- Date d'inscription : 03/10/2020
Age : 72
Localisation : à l'ouest de Marseille
Bike: : Fat Boy & WLC
Re: travaux d'hivers et divers

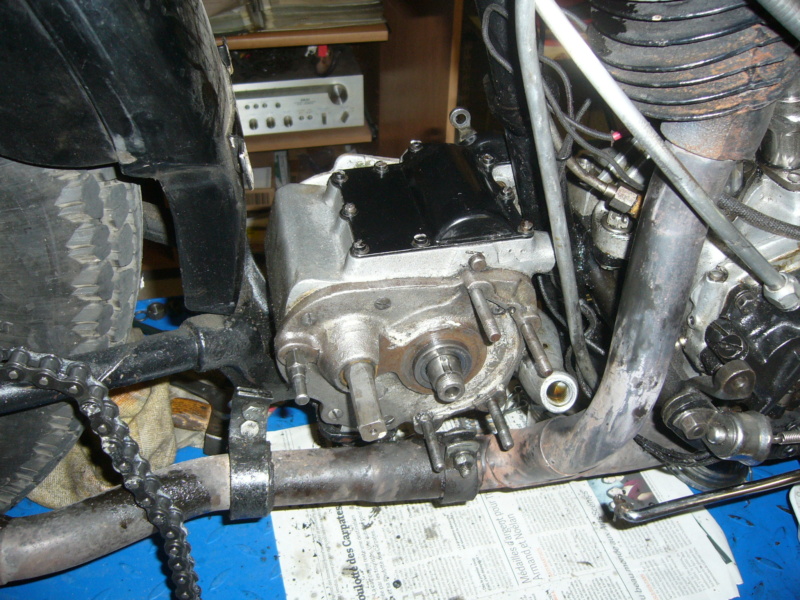

bon.....nous y voilà ! passage de 3 vitesses à 4 vitesses grace au kit de conversion !
c'est pas gagné !![travaux d'hivers et divers - Page 14 P1090145](https://i.servimg.com/u/f37/19/81/97/04/p1090145.jpg)
![travaux d'hivers et divers - Page 14 P1090146](https://i.servimg.com/u/f37/19/81/97/04/p1090146.jpg)
![travaux d'hivers et divers - Page 14 P1090144](https://i.servimg.com/u/f37/19/81/97/04/p1090144.jpg)

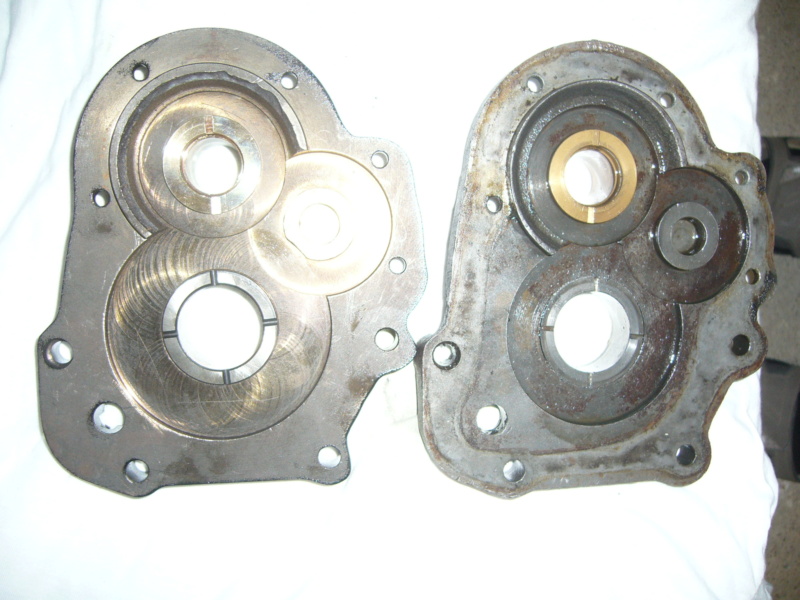

tout d'abord le carter latéral usiné pour le passage du pignon de 4° vitesse (livré comme ça )
ensuite il m'a fallu usiner le bas de la boîte car le pignon touchait le bas ,ensuite le cône de l'arbre primaire est trop court ,donc le pignon de sortie ne rentre pas suffisament ,par conséquent l'écrou ne peut pas se visser totalement ,donc réduction du bossage extérieur du pignon pour pouvoir visser à fond l'écrou !
fabrication d'une rondelle derrière le pignon de 4
tout ça est cher le tourneur fraiseur ,je vous ferrais des photos !
les ajustements des piéces sont très "justes" ,il faut repasser partout !
c'est pas gagné !
![travaux d'hivers et divers - Page 14 P1090145](https://i.servimg.com/u/f37/19/81/97/04/p1090145.jpg)
![travaux d'hivers et divers - Page 14 P1090146](https://i.servimg.com/u/f37/19/81/97/04/p1090146.jpg)
![travaux d'hivers et divers - Page 14 P1090144](https://i.servimg.com/u/f37/19/81/97/04/p1090144.jpg)
tout d'abord le carter latéral usiné pour le passage du pignon de 4° vitesse (livré comme ça )
ensuite il m'a fallu usiner le bas de la boîte car le pignon touchait le bas ,ensuite le cône de l'arbre primaire est trop court ,donc le pignon de sortie ne rentre pas suffisament ,par conséquent l'écrou ne peut pas se visser totalement ,donc réduction du bossage extérieur du pignon pour pouvoir visser à fond l'écrou !
fabrication d'une rondelle derrière le pignon de 4
tout ça est cher le tourneur fraiseur ,je vous ferrais des photos !
les ajustements des piéces sont très "justes" ,il faut repasser partout !
Mitch81HDWL- Expert Member
- Date d'inscription : 05/05/2020
Age : 72
Localisation : Tarn Sud
Bike: : WL 1943
Re: travaux d'hivers et divers
Et ... ça "rajoute" une vitesse ou celles-ci sont plus courtes que les autres ?
JackBel- Guardian member
- Date d'inscription : 21/01/2021
Age : 69
Localisation : Vedrin (Namur-Belgique)
Bike: : Softail Standard 1450 à carbu de 2001
Re: travaux d'hivers et divers
ça rajoute une vitesse ,je ne gagne rien en vitesse de pointe ,c'est surtout en montagne que la différence est nette ,moins de changement de rapport ,tout sur le couple ,plus agréable à conduire ,le moteur souffre moins et moins de gymnastique pour jouer avec les vitesses ,à la sortie tu ne touches pratiquement plus le levier quand tu es en 3 ,sauf en ligne droite bien sûr ou tu passes la 4 .
j'ai eu récemment l'expérience avec une connaissance qui a fait la conversion et que j'ai suivi une bonne vingtaine de km sur une petite route des corbières ,il ne changeait jamais de vitesse ,et ils étaient 2 sur la moto !
j'ai eu récemment l'expérience avec une connaissance qui a fait la conversion et que j'ai suivi une bonne vingtaine de km sur une petite route des corbières ,il ne changeait jamais de vitesse ,et ils étaient 2 sur la moto !
Mitch81HDWL- Expert Member
- Date d'inscription : 05/05/2020
Age : 72
Localisation : Tarn Sud
Bike: : WL 1943
Re: travaux d'hivers et divers
Sur le shovel j’ai une boite 4 , bin ça va mais ça tire long en sortie de virolos
samourai21- FULL Member
- Date d'inscription : 20/08/2020
Localisation : a l’usine
Bike: : canapé 01 ... carbu biensur
Re: travaux d'hivers et divers
Super les travaux d'hiver ont commencé en automne ! Bon la conversion demande un peu d'adaptation, pas aussi simple que ça ! en tous cas merci pour le tuto ! c'est deja un bon debut !
sporty81- FULL Member
- Date d'inscription : 20/09/2020
Localisation : limoges
Bike: : ironhead 1000 de 1981 / WLC 1943 civil/flstc1991
Re: travaux d'hivers et divers
C'est super si ça rajoute une vitesse ![Smile](https://2img.net/i/fa/i/smiles/icon_smile.gif)
Sur ma boîte5, j'ai toujours envie de passer une 6ème ... pourtant je suis à 2000 tours à 80 kms/h
Je pourrais changer ma couronne pour une plus petite, mais alors la première brouterait trop tôt, je dois déjà cirer l'embrayage sous 20 kms/h
![Smile](https://2img.net/i/fa/i/smiles/icon_smile.gif)
Sur ma boîte5, j'ai toujours envie de passer une 6ème ... pourtant je suis à 2000 tours à 80 kms/h
Je pourrais changer ma couronne pour une plus petite, mais alors la première brouterait trop tôt, je dois déjà cirer l'embrayage sous 20 kms/h
JackBel- Guardian member
- Date d'inscription : 21/01/2021
Age : 69
Localisation : Vedrin (Namur-Belgique)
Bike: : Softail Standard 1450 à carbu de 2001
Re: travaux d'hivers et divers
Nickel, je vais suivre ça de près... toujours très intéressant tout ça !
![:thumbsup: 👍](https://cdn.jsdelivr.net/emojione/assets/png/1f44d.png?v=2.2.7)
![:thumbsup: 👍](https://cdn.jsdelivr.net/emojione/assets/png/1f44d.png?v=2.2.7)
Culpes- Active Member
- Date d'inscription : 04/10/2020
Mitch81HDWL- Expert Member
- Date d'inscription : 05/05/2020
Age : 72
Localisation : Tarn Sud
Bike: : WL 1943
Re: travaux d'hivers et divers
bonjour à tous ,mécano ou pas !
Cette année les travaux d'hivers commencent en .....été ! eh oui ! depuis quelques temps j'avais remarqué un "ronflement " (pas facile à décrire) dans le bas moteur et ça m'inquiété !
Donc ,pour ceux que la mécanique de mamie intéresse ,et même les autres ,j'ai pris une lourde décision : OUVRIR LE MOTEUR !
je vais vous mettre des photos au fur et à mesure du démontage .![travaux d'hivers et divers - Page 14 P1090222](https://i.servimg.com/u/f37/19/81/97/04/p1090222.jpg)
![travaux d'hivers et divers - Page 14 P1090220](https://i.servimg.com/u/f37/19/81/97/04/p1090220.jpg)
![travaux d'hivers et divers - Page 14 P1090221](https://i.servimg.com/u/f37/19/81/97/04/p1090221.jpg)

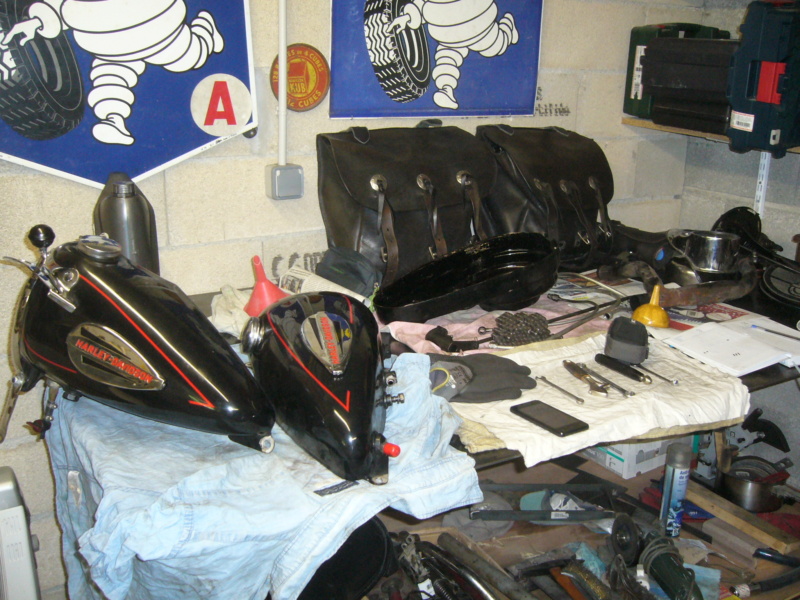

les périphériques sont enlevés :1 journée de boulot !![travaux d'hivers et divers - Page 14 P1090223](https://i.servimg.com/u/f37/19/81/97/04/p1090223.jpg)
![travaux d'hivers et divers - Page 14 P1090225](https://i.servimg.com/u/f37/19/81/97/04/p1090225.jpg)
![travaux d'hivers et divers - Page 14 P1090224](https://i.servimg.com/u/f37/19/81/97/04/p1090224.jpg)

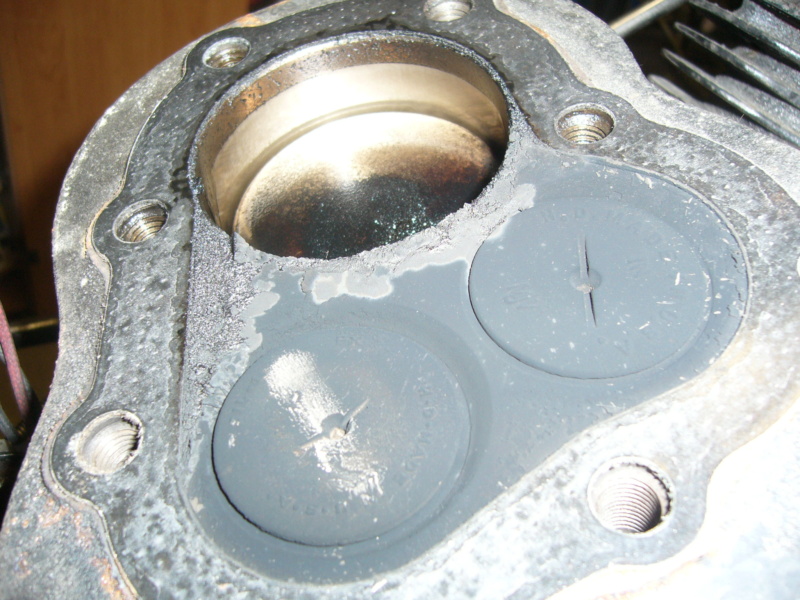

le démontage continu!
Cette année les travaux d'hivers commencent en .....été ! eh oui ! depuis quelques temps j'avais remarqué un "ronflement " (pas facile à décrire) dans le bas moteur et ça m'inquiété !
Donc ,pour ceux que la mécanique de mamie intéresse ,et même les autres ,j'ai pris une lourde décision : OUVRIR LE MOTEUR !
je vais vous mettre des photos au fur et à mesure du démontage .
![travaux d'hivers et divers - Page 14 P1090222](https://i.servimg.com/u/f37/19/81/97/04/p1090222.jpg)
![travaux d'hivers et divers - Page 14 P1090220](https://i.servimg.com/u/f37/19/81/97/04/p1090220.jpg)
![travaux d'hivers et divers - Page 14 P1090221](https://i.servimg.com/u/f37/19/81/97/04/p1090221.jpg)
les périphériques sont enlevés :1 journée de boulot !
![travaux d'hivers et divers - Page 14 P1090223](https://i.servimg.com/u/f37/19/81/97/04/p1090223.jpg)
![travaux d'hivers et divers - Page 14 P1090225](https://i.servimg.com/u/f37/19/81/97/04/p1090225.jpg)
![travaux d'hivers et divers - Page 14 P1090224](https://i.servimg.com/u/f37/19/81/97/04/p1090224.jpg)
le démontage continu!
Mitch81HDWL- Expert Member
- Date d'inscription : 05/05/2020
Age : 72
Localisation : Tarn Sud
Bike: : WL 1943
Re: travaux d'hivers et divers
![travaux d'hivers et divers - Page 14 P1090227](https://i.servimg.com/u/f37/19/81/97/04/p1090227.jpg)
![travaux d'hivers et divers - Page 14 P1090226](https://i.servimg.com/u/f37/19/81/97/04/p1090226.jpg)

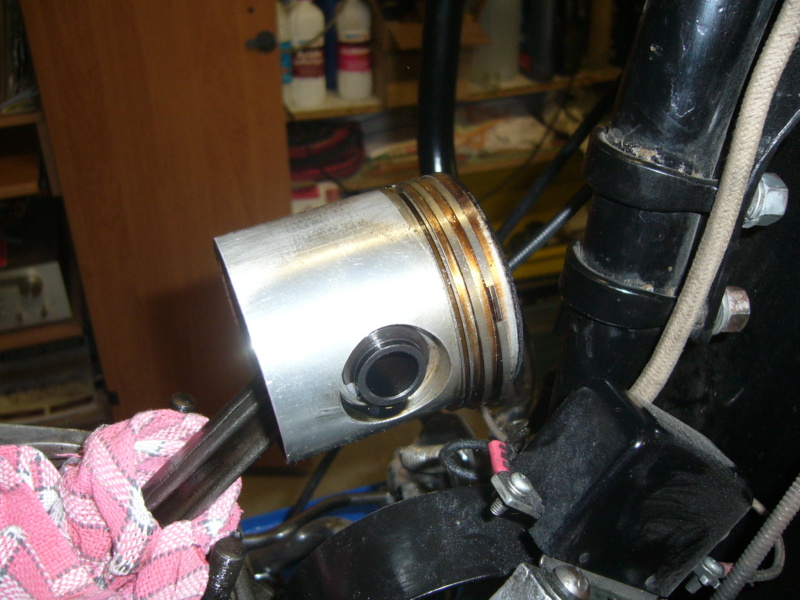

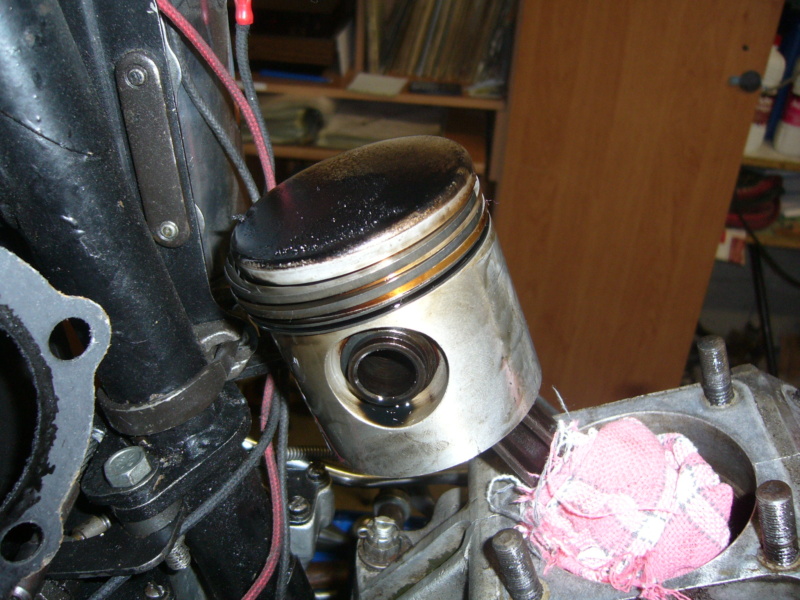

première surprise (mauvaise)
le piston du cylindre AR est huileux !
je ne peux pas incriminer le piston ,il est d'origine (N.O.S .),n'a que 3 ans
par contre le cylindre ,comme celui de devant est une refabrication Indienne ,est il à la bonne côte ?
vérification chez un pro. ainsi que le piston dans quelques jours !
mon bruit moteur ne viens pas là ,le démontage continu !
Mitch81HDWL- Expert Member
- Date d'inscription : 05/05/2020
Age : 72
Localisation : Tarn Sud
Bike: : WL 1943
Re: travaux d'hivers et divers
Vivement le prochain épisode!
Dieter- FULL Member
- Date d'inscription : 10/06/2023
Age : 62
Localisation : Metz
Bike: : Shovelhead FLH 1200 1979
Re: travaux d'hivers et divers
c’est pleins de surprises cette méca mais au final ça sera un régal pour toi
![cheers](https://2img.net/i/fa/i/smiles/icon_cheers.png)
samourai21- FULL Member
- Date d'inscription : 20/08/2020
Localisation : a l’usine
Bike: : canapé 01 ... carbu biensur
Re: travaux d'hivers et divers
Tu remettras discrètement les serviettes de tables à leurs places quand tu auras terminé
![:speak_no_evil: 🙊](https://cdn.jsdelivr.net/emojione/assets/png/1f64a.png?v=2.2.7)
Très instructif cette petite remise en état.
Et bravo.
![:speak_no_evil: 🙊](https://cdn.jsdelivr.net/emojione/assets/png/1f64a.png?v=2.2.7)
Très instructif cette petite remise en état.
Et bravo.
Olive1340- FULL Member
- Date d'inscription : 03/12/2022
Age : 52
Localisation : 44
Bike: : Softail heritage 1340 evo
Re: travaux d'hivers et divers
bonjour ,
oui mais la il faut que tu sorte le moteur ........!
oui mais la il faut que tu sorte le moteur ........!
la bougie 89- Active Member
- Date d'inscription : 24/09/2020
Age : 68
Localisation : 89100 sens
Bike: : wlc et d'autres marques
Re: travaux d'hivers et divers
Jadoreeeeee Mitch
C'est ça que nos jeunes devraient faire au lieu de mastiquer des joy stick
Chapeau Jolie travail moi j'arrive à peine a ouvrir une boîte daucy![:joy: 😂](https://cdn.jsdelivr.net/emojione/assets/png/1f602.png?v=2.2.7)
C'est ça que nos jeunes devraient faire au lieu de mastiquer des joy stick
Chapeau Jolie travail moi j'arrive à peine a ouvrir une boîte daucy
![:joy: 😂](https://cdn.jsdelivr.net/emojione/assets/png/1f602.png?v=2.2.7)
Brownsugar- FULL Member
- Date d'inscription : 27/08/2021
Age : 51
Localisation : Dijon
Bike: : Street glide 2015 103 stage 1 screaming eagle
Re: travaux d'hivers et divers
au fait mitch ............ tu as vu ta moto dans lvm ?????????
la bougie 89- Active Member
- Date d'inscription : 24/09/2020
Age : 68
Localisation : 89100 sens
Bike: : wlc et d'autres marques
Re: travaux d'hivers et divers
T 'es pas venu au Gaso, alors de colere tu demontes le moteur
serieux tu penses à un roulement moteur ?
![travaux d'hivers et divers - Page 14 2055010997](/users/3617/21/20/16/smiles/2055010997.gif)
serieux tu penses à un roulement moteur ?
sporty81- FULL Member
- Date d'inscription : 20/09/2020
Localisation : limoges
Bike: : ironhead 1000 de 1981 / WLC 1943 civil/flstc1991
Re: travaux d'hivers et divers
chut.....elle est pas au courant pour les serviettes !
oui ,j'ai vu LVM ,je l'achète tous les jeudis !
pas de Gaso donc il fallait m'occuper !

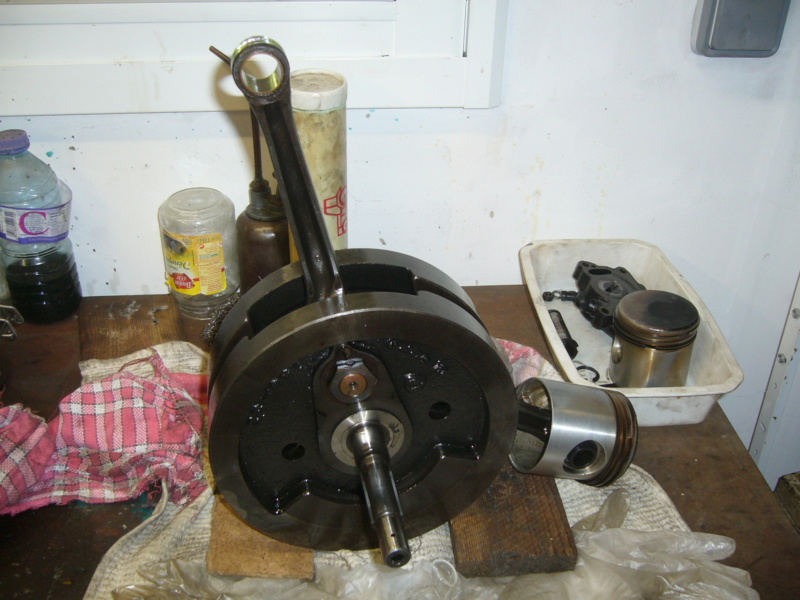

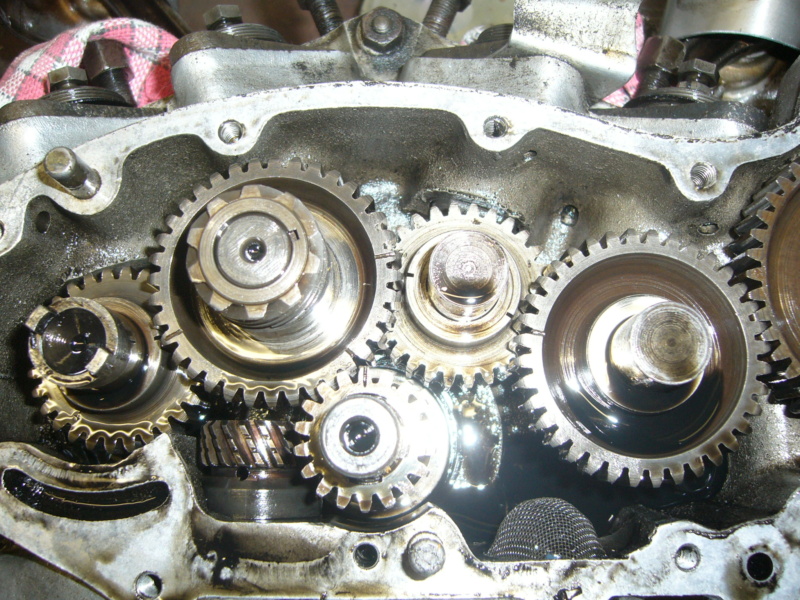

plus sérieusement ,moteur démonté ,à part les rouleaux de vilo. droit et gauche qui sont piqués ainsi que les chemins de roulements j'ai rien vu qui me saute aux yeux !
je continu mes investigations ,et vais en profiter pour les changer ,chose que j'avais pas fait il y a presque 30 ans !
je cherche quelqu'un qui me ferra la métrologie de mon cylindre AR et du piston ,car trop d'huile sur les parois du cylindre AR par rapport à devant .
et pour tout ça évidemment il faut sortir le moteur (beaucoup de choses à sortir avant )![travaux d'hivers et divers - Page 14 P1090229](https://i.servimg.com/u/f37/19/81/97/04/p1090229.jpg)
![travaux d'hivers et divers - Page 14 P1090228](https://i.servimg.com/u/f37/19/81/97/04/p1090228.jpg)
![travaux d'hivers et divers - Page 14 P1090230](https://i.servimg.com/u/f37/19/81/97/04/p1090230.jpg)
je vous tiens au courant pour la suite !
restez au frais!
oui ,j'ai vu LVM ,je l'achète tous les jeudis !
pas de Gaso donc il fallait m'occuper !
plus sérieusement ,moteur démonté ,à part les rouleaux de vilo. droit et gauche qui sont piqués ainsi que les chemins de roulements j'ai rien vu qui me saute aux yeux !
je continu mes investigations ,et vais en profiter pour les changer ,chose que j'avais pas fait il y a presque 30 ans !
je cherche quelqu'un qui me ferra la métrologie de mon cylindre AR et du piston ,car trop d'huile sur les parois du cylindre AR par rapport à devant .
et pour tout ça évidemment il faut sortir le moteur (beaucoup de choses à sortir avant )
![travaux d'hivers et divers - Page 14 P1090229](https://i.servimg.com/u/f37/19/81/97/04/p1090229.jpg)
![travaux d'hivers et divers - Page 14 P1090228](https://i.servimg.com/u/f37/19/81/97/04/p1090228.jpg)
![travaux d'hivers et divers - Page 14 P1090230](https://i.servimg.com/u/f37/19/81/97/04/p1090230.jpg)
je vous tiens au courant pour la suite !
restez au frais!
Mitch81HDWL- Expert Member
- Date d'inscription : 05/05/2020
Age : 72
Localisation : Tarn Sud
Bike: : WL 1943
Re: travaux d'hivers et divers
c’est beau ces vieux moteurs
dommage j’ai pas les comparateurs pour te vérifier tes cylindres
![cheers](https://2img.net/i/fa/i/smiles/icon_cheers.png)
![flower](https://2img.net/i/fa/i/smiles/icon_flower.png)
dommage j’ai pas les comparateurs pour te vérifier tes cylindres
samourai21- FULL Member
- Date d'inscription : 20/08/2020
Localisation : a l’usine
Bike: : canapé 01 ... carbu biensur
Re: travaux d'hivers et divers
t’as une photo de l’intérieur ? ils peuvent réclamer un déglaçage peut être
samourai21- FULL Member
- Date d'inscription : 20/08/2020
Localisation : a l’usine
Bike: : canapé 01 ... carbu biensur
Re: travaux d'hivers et divers
Merci pour la suite du reportage et courage à toi
Brownsugar- FULL Member
- Date d'inscription : 27/08/2021
Age : 51
Localisation : Dijon
Bike: : Street glide 2015 103 stage 1 screaming eagle
Re: travaux d'hivers et divers
J'ai pas de comparateur cylindre non plus, mais c'est pas tres cher
https://campaign.aliexpress.com/wow/gcp/tesla-pc-new/index?UTABTest=aliabtest439416_608636&src=google&src=google&albch=shopping&acnt=248-630-5778&slnk=&plac=&mtctp=&albbt=Google_7_shopping&gclsrc=aw.ds&albagn=888888&isSmbAutoCall=false&needSmbHouyi=false&src=google&albch=shopping&acnt=248-630-5778&slnk=&plac=&mtctp=&albbt=Google_7_shopping&gclsrc=aw.ds&albagn=888888&ds_e_adid=&ds_e_matchtype=&ds_e_device=c&ds_e_network=x&ds_e_product_group_id=&ds_e_product_id=fr1005003687693240&ds_e_product_merchant_id=107778058&ds_e_product_country=FR&ds_e_product_language=fr&ds_e_product_channel=online&ds_e_product_store_id=&ds_url_v=2&albcp=20180143332&albag=&isSmbAutoCall=false&needSmbHouyi=false&gclid=CjwKCAjwloynBhBbEiwAGY25dIJ8QvrPu8CKzwV32jA8Nf2prXRi4HmnSLYWnYroo83MEYiQNdRoDhoCBmwQAvD_BwE&aff_fcid=4e38bf71879c412388f7e86acc1ea4e3-1692686929992-00705-UneMJZVf&aff_fsk=UneMJZVf&aff_platform=aaf&sk=UneMJZVf&aff_trace_key=4e38bf71879c412388f7e86acc1ea4e3-1692686929992-00705-UneMJZVf&terminal_id=42ee73f887f84392875d4bfd6719271b&wh_weex=true&wx_navbar_hidden=true&wx_navbar_transparent=true&ignoreNavigationBar=true&wx_statusbar_hidden=true&bt_src=ppc_direct_lp&scenario=pcBridgePPC&productId=1005003687693240&OLP=1085600808_f_group2&o_s_id=1085600808
Michel tes segments n'avaient pas tourné des fois et donc un peu alignés,
sont-ils à la bonne taille, ça pourrait expliquer cette remontée d'huile qui ne doit pas etre tres importante, car lors de nos sorties, ta moto de fume pas bleu !
https://campaign.aliexpress.com/wow/gcp/tesla-pc-new/index?UTABTest=aliabtest439416_608636&src=google&src=google&albch=shopping&acnt=248-630-5778&slnk=&plac=&mtctp=&albbt=Google_7_shopping&gclsrc=aw.ds&albagn=888888&isSmbAutoCall=false&needSmbHouyi=false&src=google&albch=shopping&acnt=248-630-5778&slnk=&plac=&mtctp=&albbt=Google_7_shopping&gclsrc=aw.ds&albagn=888888&ds_e_adid=&ds_e_matchtype=&ds_e_device=c&ds_e_network=x&ds_e_product_group_id=&ds_e_product_id=fr1005003687693240&ds_e_product_merchant_id=107778058&ds_e_product_country=FR&ds_e_product_language=fr&ds_e_product_channel=online&ds_e_product_store_id=&ds_url_v=2&albcp=20180143332&albag=&isSmbAutoCall=false&needSmbHouyi=false&gclid=CjwKCAjwloynBhBbEiwAGY25dIJ8QvrPu8CKzwV32jA8Nf2prXRi4HmnSLYWnYroo83MEYiQNdRoDhoCBmwQAvD_BwE&aff_fcid=4e38bf71879c412388f7e86acc1ea4e3-1692686929992-00705-UneMJZVf&aff_fsk=UneMJZVf&aff_platform=aaf&sk=UneMJZVf&aff_trace_key=4e38bf71879c412388f7e86acc1ea4e3-1692686929992-00705-UneMJZVf&terminal_id=42ee73f887f84392875d4bfd6719271b&wh_weex=true&wx_navbar_hidden=true&wx_navbar_transparent=true&ignoreNavigationBar=true&wx_statusbar_hidden=true&bt_src=ppc_direct_lp&scenario=pcBridgePPC&productId=1005003687693240&OLP=1085600808_f_group2&o_s_id=1085600808
Michel tes segments n'avaient pas tourné des fois et donc un peu alignés,
sont-ils à la bonne taille, ça pourrait expliquer cette remontée d'huile qui ne doit pas etre tres importante, car lors de nos sorties, ta moto de fume pas bleu !
sporty81- FULL Member
- Date d'inscription : 20/09/2020
Localisation : limoges
Bike: : ironhead 1000 de 1981 / WLC 1943 civil/flstc1991
Re: travaux d'hivers et divers
pour la métrologie j'ai 2 ou 3 pots qui me ferrons ça ,suffit que j'aille les voir ,mais avant il me faut les nettoyer (les cylindres pas les pots !) .J'ai horreur d'amener du matériel sale chez un pro. ou chez qui que ce soit !
Les segments sont bons ,puisque acheté neufs N.O.S. la paire .
par contre oui Sporty il se peut qu'ils aient tournés ou moi qui n'ai pas fait gaffe pour les tiercer correctement au montage !
il me faut reprendre l'alésage de la bague bronze du pied de bielle (côté piston) ,il n'est pas libre comme celui de devant .
Par contre aucune vraie piste pour mon bruit moteur !
J'aurais aimé trouver des roulements N.O.S. mais pas évident !![travaux d'hivers et divers - Page 14 P1090231](https://i.servimg.com/u/f37/19/81/97/04/p1090231.jpg)
c'est beau non , un vilo de WLA ?
on voit bien la différence de couleur des 2 pistons ! dû à la remontée d'huile !
j'ai pas encore rendu la serviette de table![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
suite plus tard !
Les segments sont bons ,puisque acheté neufs N.O.S. la paire .
par contre oui Sporty il se peut qu'ils aient tournés ou moi qui n'ai pas fait gaffe pour les tiercer correctement au montage !
il me faut reprendre l'alésage de la bague bronze du pied de bielle (côté piston) ,il n'est pas libre comme celui de devant .
Par contre aucune vraie piste pour mon bruit moteur !
J'aurais aimé trouver des roulements N.O.S. mais pas évident !
![travaux d'hivers et divers - Page 14 P1090231](https://i.servimg.com/u/f37/19/81/97/04/p1090231.jpg)
c'est beau non , un vilo de WLA ?
on voit bien la différence de couleur des 2 pistons ! dû à la remontée d'huile !
j'ai pas encore rendu la serviette de table
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
suite plus tard !
Mitch81HDWL- Expert Member
- Date d'inscription : 05/05/2020
Age : 72
Localisation : Tarn Sud
Bike: : WL 1943
Re: travaux d'hivers et divers
pour ta bague, un coup de rodoire devrait suffire à lui donner un peu plus de liberté
OUI c'est beau !
OUI c'est beau !
![travaux d'hivers et divers - Page 14 1247499979](/users/3617/21/20/16/smiles/1247499979.gif)
sporty81- FULL Member
- Date d'inscription : 20/09/2020
Localisation : limoges
Bike: : ironhead 1000 de 1981 / WLC 1943 civil/flstc1991
Page 14 sur 18 • 1 ... 8 ... 13, 14, 15, 16, 17, 18
Page 14 sur 18
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
|
|
